이동식 생산설비

기술요약

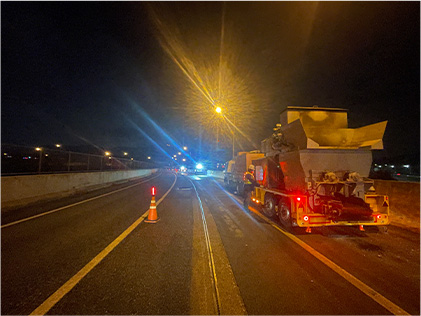

  • FR System은 중저온 아스팔트 첨가제가 포함된 톤백아스콘을 이동식 생산설비인 FR-APS, FR-S를 이용하여 기능성 아스팔트 혼합물을 현장에서 생산·공급하는 기술로, 아스콘 공장이 없는 지역에도 아스팔트 포장을 적용할 수 있고, 고속국도, 일반국도, 지방도 등 도로의 유지보수 시 설비를 활용하여 신속하고 효율적으로 보수할 수 있는 기술이다.
  • 기술의 핵심요소
    중저온 아스팔트 첨가제
    Half Ascon (Ton Bag Ascon)
    FR System (이동식 생산 설비)

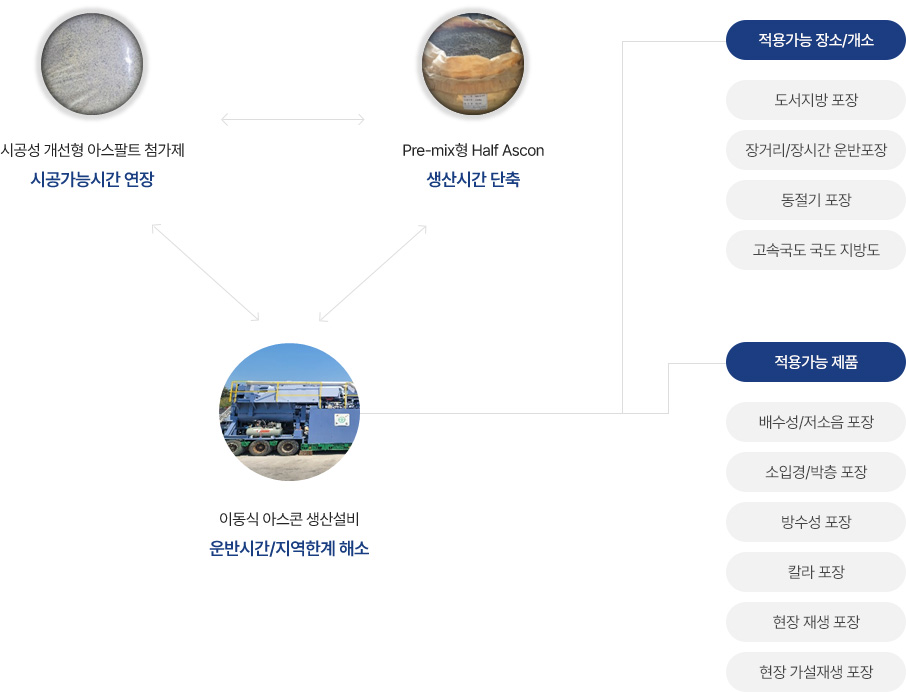

  • 기술개념도

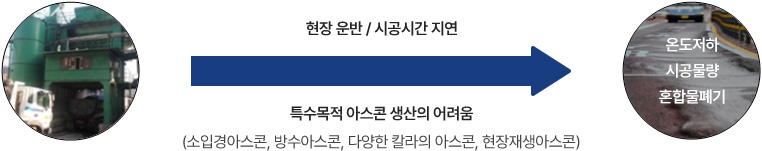

  • 기술 개발 환경
  • 기술 개발 목표
    • 다공성의 배수성/저소음 혼합물과 소입경/박층 혼합물 및 방수성 혼합물 등 기능성 아스팔트 혼합물의 경우, 운반 및 시공과정에서 온도 저하, 재료분리, 품질 저하의 우려가 매우 높음
      (현장 생산 공급 필요)
    • 노화된 아스콘의 현장 100% 재활용
    • 현장재생아스콘을 보충보수재로 살포하고 함께 상온절삭하여 FR System으로 가열 재생산
    • 칼라아스콘 및 각종 기능성 아스콘도 “Ton Bag Ascon”을 활용하여 현장생산 신속 공급

시스템 적용분야

  • 본 기술은 미리 배합한 톤백아스콘(Pre-mix 혼합물)을 현장으로 운반하여 가열생산, 시공하는 기술로 포대아스콘의 신속성과 가열 아스팔트 혼합물의 내구성을 동시에 발휘하는 기술
시스템 적용분야
기술 즉시보수 (신속성) 품질 (내구성)
포대아스콘 O X
가열아스팔트혼합물 X O
FR SYSTEM O O
  • 용도
    • 도로포장 및 유지보수
  • 적용분야
    • 아스팔트 포장 파손 시 신속한 도로보수
    • 아스콘 공장이 없는 지역에 아스팔트 포장 공급
    • 동절기 아스콘 생산/시공
    • 기능성 포장(개질, 저소음, 방수, 배수성, SMA, 칼라 아스콘 등) 및 기능유지 보수
    • 현장 발생 폐아스콘을 재활용하여 보수
    • 박층포장용 소입자 골재의 아스콘 생산 및 시공 등
FR SYSTEM의 핵심요소 및 시스템 구성도

시스템 특징

  • 기능성 신재 아스팔트 혼합물과 재생 아스팔트 혼합물을 현장에서 신속 재생/공급 시스템 구축
    • 기존의 이동식 현장 재생 설비에 의한 단순 현장 재생 공법에 더하여, 각종 기능성 신재 아스팔트 혼합물도 필요한 시기와 장소에서 간편/신속/안전하게 생산/공급할 수 있는 시스템 구축
  • 공급 지역 한계 극복
    • 장거리/장시간 운반이 필요한 지역과 도서지역 등 공급 지역의 한계를 극복할 수 있으며, 공사 규모에 따른 대형 설비 및 중소규모 설비 운영 체계를 갖추고 있음
  • 자원재활용, 환경보전에 기여
    • 현장 발생 포장 폐아스콘 전량 재활용하고, 포장재료 및 제품의 중·저온 생산 및 운반 공정 축소에 따른 탄소 배출량의 절감 등 자원 재활용 및 환경 보전에 기여
  • 포장의 신설/유지 보수 비용 절감
    • 포장의 신설/유지 보수 비용의 절감에 따른 포장의 경제성 향상 (약 30%)
  • 시공품질 및 포장의 내구성 향상에 기여
    • 포장 혼합물의 온도관리 (운반 지체 시)가 용이하게 되어 시공 품질의 향상은 물론, 포장의 내구성 향상에 기여

이동식 아스콘 생산설비 제원

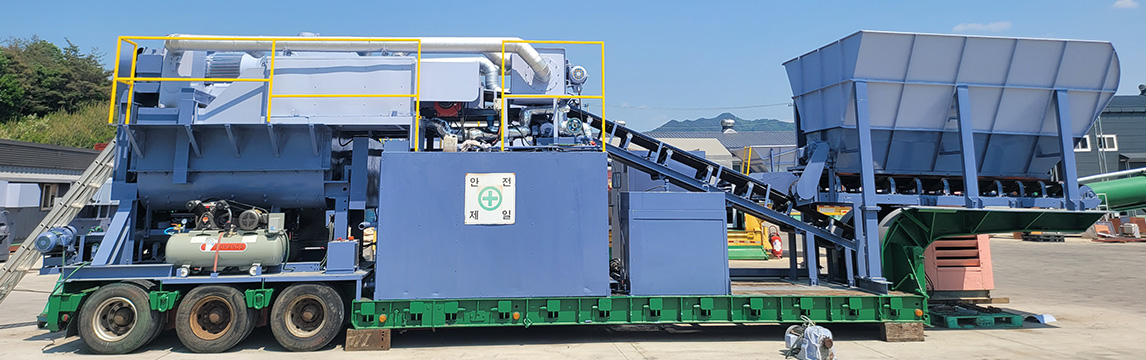

FR-APS (대형 설비)
FR-APS
골재, Half Ascon 투입설비
(Hopper)		 재료계량설비 혼합설비 (Mixer) 가열설비 발전설비 생산량 (ton/hr)
2,500kg 이상 골재 계량 첨가제 계량 1차 스크류믹서,
2차 트윈샤프트믹서 		직화/열풍순환식 삼상 조건에 따라 12~20톤
FR-S (중소형 설비)
FR-S
골재, Half Ascon 투입설비
(Hopper)		 재료계량설비 혼합설비 (Mixer) 가열설비 발전설비 생산량 (ton/hr)
500~800kg 공장 계량 톤백포장 공급 팬믹서/트윈샤프트/
일축스파이럴		 직화/열풍순환식 삼상 조건에 따라 12~20톤
이동식 아스콘 생산 설비의 필요성/시공 품질 향상 효과
  • 현장에서 아스콘 생산에 의한 온도조절 용이
  • 박층포장(소입경 : 3, 4, 5mm 아스콘)에서 현장 온도관리 용이
  • 운반거리가 멀거나 도서지역(섬, 아스콘 플랜트가 없는 지역)에 아스콘 공급 가능
  • 특수아스콘(방수아스콘, 소입자아스콘(3, 4, 5mm 아스콘) 하이브리드아스콘, 칼라아스콘 등) 생산 용이
  • 동절기 FR-APS의 노면가열기를 이용하여 아스콘 시공가능
  • 시간과 지역에 상관없이 필요 시 아스콘 공급 가능
